名车推荐:程力热销环卫车——东风天锦8吨洗扫车主要参数
2020-03-31 15:47:14   来源:

程力**环卫车----天锦8吨洗扫车主要参数及功能、特色如下:

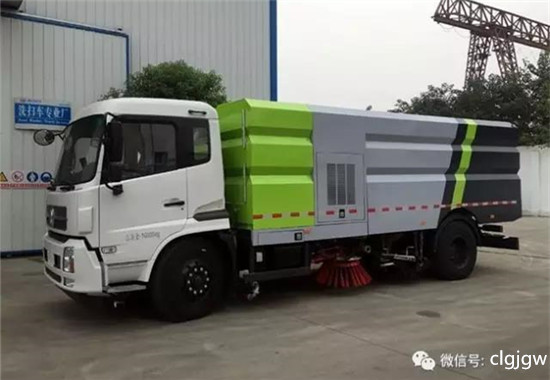

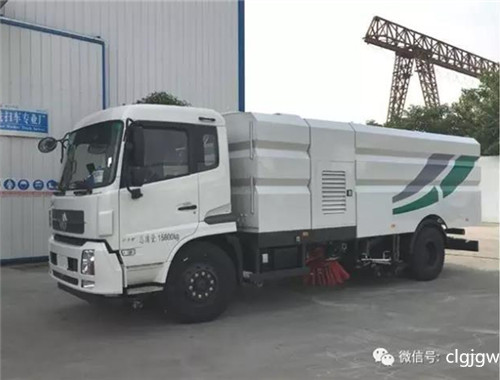

    CLW5160TXSD5洗扫车的参数配置:

  带2个中置扫盘,康明斯170马力副发动机;大力马达;德国高压水泵(前冲/侧喷/中喷/后喷雾(不锈钢喷嘴)/侧冲洗水**/垃圾箱自洁装置);万向高压路沿清洗;**液压阀组;威龙低压泵(前冲);4mm不锈钢垃圾箱;4mm不锈钢水箱;不锈钢高压管路;双层不锈钢吸尘筒;德国**器;美国传感器;尾部箭头灯;机油、垃圾箱、水箱均带防溢或低位报**装置;倒车及洗扫状态室内监视器;倒车防撞自动保护装置;检修安全保护装置;扫刷臂转动机构使用高新耐磨工程隔套,免打黄油;20m高压冲洗卷盘。集成式运动**器,一键电脑**。


产品功能特点

01工作原理

  清扫:副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中。底盘发动机驱动洗扫车向前行走,扫**吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。

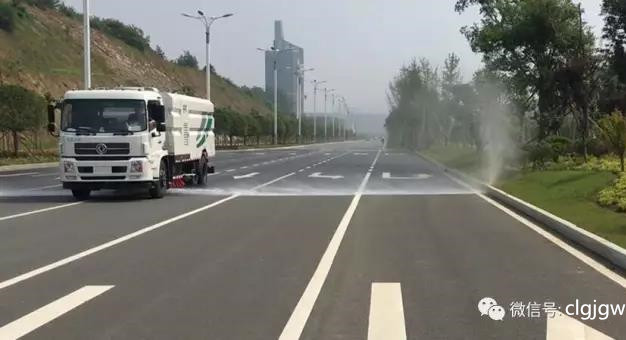

洗扫:清扫作业装置工作的同时,副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆,各喷杆上装有多个特制的不锈钢扇形喷嘴,扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀,直接冲洗路面,冲洗路面后的水被吸回到垃圾箱中,实现路面洗扫。

  路沿和路沿石立面洗刷:利用扫盘的左或右立扫,左或右喷杆上的路沿石清洗喷嘴,选用左或右洗扫作业模式进行洗扫作业,就可对左或右路沿与路沿石立面进行洗刷作业。

  后喷雾:在洗扫车后部垃圾箱下方配有喷雾喷杆,喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵,打开后喷雾开关,启动底盘车前行,就可进行喷雾降尘作业。

  低压冲洗:利用离心水泵的低压力、大流量对路面进行冲洗作业,作洒水车用。


02功能介绍

  1)该车集扫路车、洒水车和高压清洗车功能于一体,具备路面清扫、路面洗刷、高压清洗、低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。

  2)采用“中置两立扫+中置宽吸嘴(内置高压水喷杆)+左右高压侧喷杆”的结构。

  3)采用**的智能化一键**技术,全部作业均在驾驶室内完成,作业时,只需选定作业模式后,各作业机构的启动与关停由程序自动**。具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式可选。

  4)在一键**技术基础上增加副发动机手动油门**系统,可根据路况**调节油门大小,有效增强洗扫效果,减少油耗。



   5)多达16条的语音提示和音乐报**,准确播报各种安全提示和故障点。

  6)具备倒车保护装置,在作业过程中如遇紧急倒车,智能化的**系统会自动停止作业并收回扫盘、吸盘和侧喷杆;具有防止举升垃圾箱翻车保护;具有检修安全保护。

  7)具备垃圾箱举升安全保护装置,在后门未打开状态下,确保垃圾箱无法举升。

  8)安全棒未放下时,智能系统将禁止垃圾箱回位,可有效防止维修时的事故发生。

  9)采用中置全浮动式双吸口超宽吸嘴,吸口直径达180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大,能直接将污水送**吸口,作业飞溅少,污水吸净率高。

  10)整车外型采用折筋结构,有效减轻自重,增强垃圾箱的强度和刚度;整车采用三节式,前置连接式水箱,中置连接式机仓罩,结构合理,可拆卸,方便维修。

  11)后门关闭锁紧机构采用插销式,稳定性好,密闭性好。

  12)副发动机带车用离合器,起动和停机时,气缸驱动离合器分离,延时后接合。离合器的分离与接合,由电控系统自动**,无需人工操作,有效避免风机、高压水泵、发动机的损坏。

  13)高压水泵采用德国进口泵,当高压水泵起动及工作水阀切换时,水泵能自动卸荷。通过空循环、安全阀和溢流阀三重保护,有效防止高压水泵损坏。

  14)进口优质液压阀,可以确保整车液压动作的稳定性和流畅性。

  15)优质液压马达,可以确保扫盘转动的稳定性,使用寿命长。

  16)污水箱内采用大平面斜坡结构,**卸料角度可达50度,更易于倾倒垃圾。污水箱内设置了防溢满报**装置和高压喷淋清洗装置,防溢满报**装置可防止污水作业时从吸管溢出,造成二次污染;高压喷淋清洗装置在倾倒垃圾后可对污水箱进行自动清洗,大大减轻了操作人员的劳动强度。


 17)垃圾箱采用4mm不锈钢材质,可以防止一般性腐蚀,延长使用寿命。

  18)清水箱内设有低水位传感报**系统,无水时自动报**,防止水泵缺水损坏。

  19)侧后部装有机械式自动卷绕冲洗卷盘,配20m高压软管和不同角度的清洗**,可用于清洗车身和其它设备和**。

  20)在右扫盘及垃圾箱后部设置高清晰监视探头,驾驶室内设置高清晰液晶显示器,画面可分别切换到右扫盘位置及垃圾箱后部位置,作业时,可对扫盘作业工况和整车作业质量进行监控。

  21)液压系统齿轮泵采用国产优质泵,性能可靠,阀件的生产制作商是国际认定的专业液压组件生产厂。

  22)在液压系统中增设了一个手动泵,使系统在遇到特殊情况时,如**发动机无法正常工作,可借助手动泵完成垃圾倾倒及各液压油缸的复位。具有防液压渗漏功能。

  23)低压水泵采用国内知名品牌,采用气动球阀在驾驶室内**,**对冲宽度可达21米。

  24)扫盘刷臂内使用高性能工程塑料隔套,耐磨性好,免打黄油免维护,节省人力物力。

  25)双层不锈钢吸尘筒,便于吸尘筒长期磨损后的更换。

02特点介绍

  1)采用东风天锦DFL1160BX1V型二类汽车底盘改装,发动机为康明斯国Ⅴ排放。副发动机为康明斯B170;

  2)采用清水箱前置、垃圾箱后置的布置方式,半封闭式副发动机仓,左右转角门+双侧门,人员轻松进入,整体结构紧凑,维修方便;

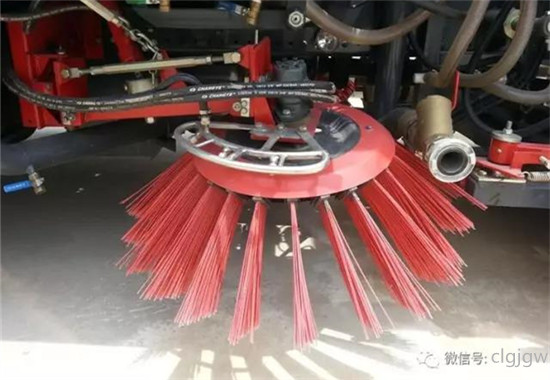

  3)侧扫刷系统接地压力采用弹簧调节方式,工作时可根据路面状况随时调整扫刷接地压力,减少扫刷磨损;


     4)高压水泵及水喷嘴等均采用进口产品,水泵为不锈钢泵头,压力高达140Bar,**流量137 L/min,对路面冲洗效果更佳;

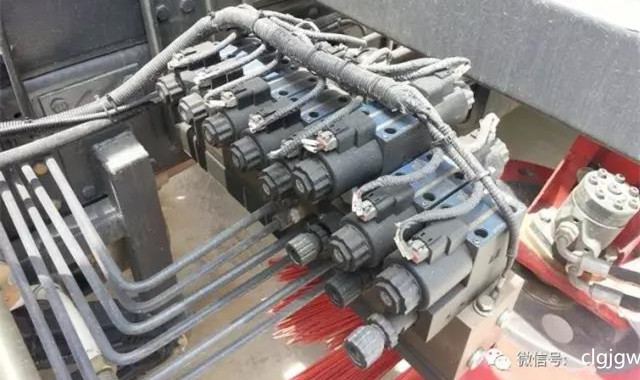

  5)液压系统中液压阀采用进口电磁阀组,排列整齐,便于维护,液压马达采用进口品牌产品,整车液压系统运行可靠,动作灵敏有效,运动元件无爬行现象;


6)专用高压离心风机,**风量可达12000m3/h,叶片材料采用特殊钢制作,其特殊的叶片形状极其不易磨损;

  7)独特的侧扫刷防撞机构,能有效保护侧扫刷机构,能避免任何时候冲洗装置撞击路牙引起损坏;

  8)采用先扫,后冲刷,再吸收的工作方式,能将垃圾及污水一次清扫、冲刷、吸收干净。路面作业后无尘土,无积水;

  9)高压水路安装有快插式防冻吹水装置接口,防止冬天低温时冻坏水路元件;



   10)垃圾箱水箱4mm不锈钢板制成,防腐性能极优;

  11)电器元件关键元件采用优质进口元件,操作**采用一键式操作,能实现9种作业模式,**采用运动**器编程**器实现;

  12)采用气缸驱动,电气自动**车用离合器来保证副发动机无负荷起动、无负荷停机,延长使用寿命;

  13)配有具有自动收放功能的冲洗绞盘和冲洗**,冲**流量大,压力高,可对局部油污地区进行强力冲洗,并可对小广告进行冲刷

       14)带语音报**装置,能实现故障自诊断功能;

  15)后防护栏上装有一排高压喷嘴,具有喷雾降尘功能;


      16)具有低压冲洗功能,**冲洗宽度大于21m。

   17)箱体采用三角折弯造型,外观新颖,强度高。
